Photosensitive Temporary Protection Material

感光耐高温可剥 PSPI

适用于 PCB、载板与半导体先进封装制程的感光型高温暂时保护材料,可透过曝光与显影,一次形成指定的选择性保护区域与开口区域,耐受后续高温与压合制程,完成后可透过碱性剥膜制程去除。

感光图形化|耐高温压合、不龟裂|高温制程后仍可干净去除

Material Overview

选择性暂时保护,适用多种精密电子制程

感光耐高温可剥 PSPI(Photosensitive Polyimide,感光型 PI)适用于 PCB、载板与半导体先进封装制程中需要局部暂时保护的区域,可依产品结构与制程需求定义保护范围,提供后续高温、压合与加工制程所需的暂时保护。

Confirmed Performance

感光可剥 PSPI 核心性能

230°C

高温制程不龟裂

供高温烘烤、压合或相关制程条件的暂时保护稳定性评估。

20–300 μm

膜厚范围

涵盖不同段差与保护需求,提供较大的制程调整空间。

高温高压后可去除

干净去除

代表性剥膜条件:NaOH 4%、50°C;实际条件依材料型号、膜厚与制程需求调整。

100 μm

影像解析能力

支援局部开窗与保护图形定义,适合精细区域制程评估。

Application Paths

依应用产业查看制程内容

材料共通性能相同,实际结构、图形与后续制程则依 PCB 或半导体先进封装应用分区呈现。

APPLICATION 01 — PCB

高温 PCB 制程中的局部暂时保护

针对 Cavity(空腔/凹槽)、台阶/金手指、PP/AD 开窗与光模组等制程,提供局部暂时保护与开窗阻胶应用。

高温 PCB 制程为什么需要可剥 PSPI?

01

高温压合制程暂时保护

在高温、压合与后续加工过程中,保护指定区域并维持保护层完整且不龟裂。

02

Cavity 空腔/凹槽防溢胶

针对 Cavity 空腔、凹槽及局部开口区域提供暂时保护,可作为开窗阻胶用途,降低 PP/AD 胶材流入、残胶或污染后续加工区域的风险。

03

精细图形一次成形

透过曝光、显影,一次形成指定的选择性保护区域与开口区域;相较胶带逐区贴附、裁切与对位,更适合复杂图形与多区域制程。

04

制程后有效去膜不残留

后续制程完成后,透过碱性剥膜制程去除保护层,降低残膜与后续清洁负担,维持制程稳定性与良率。

感光可剥 PSPI 如何应用于 PCB 制程?

PCB PROCESS FLOW 01

空腔/阻胶保护流程

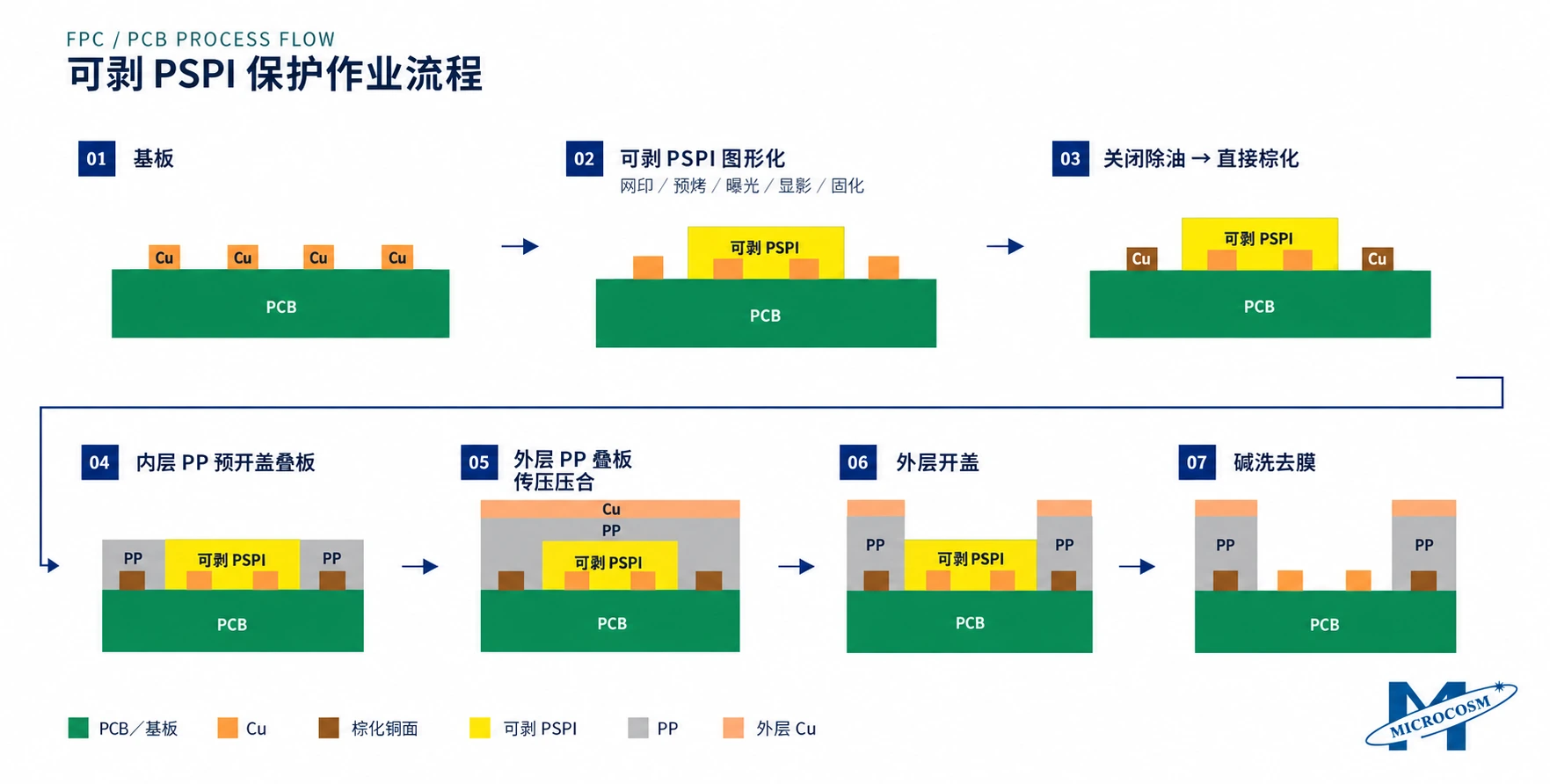

可剥 PSPI 用于 FPC/PCB 制程的七步保护流程

左右滑动查看完整流程 →

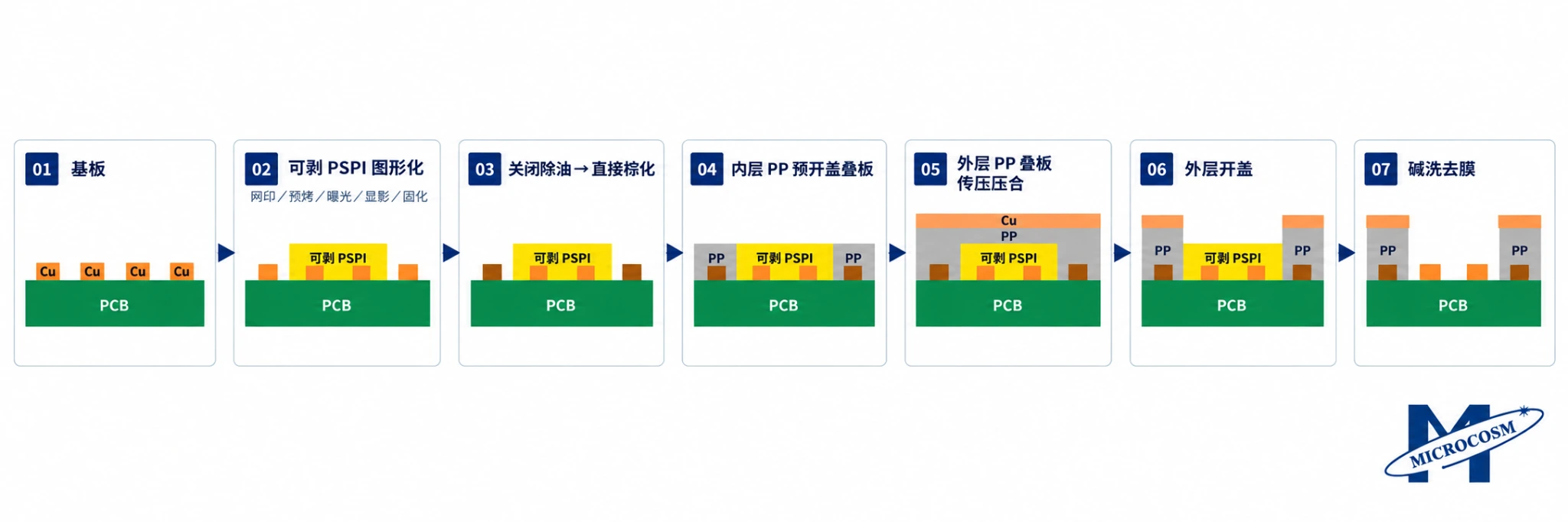

可剥 PSPI FPC/PCB 制程手机横向七步流程
PCBCu可剥 PSPIPP
PCB PROCESS FLOW 02

光通讯模组台阶铣槽保护应用

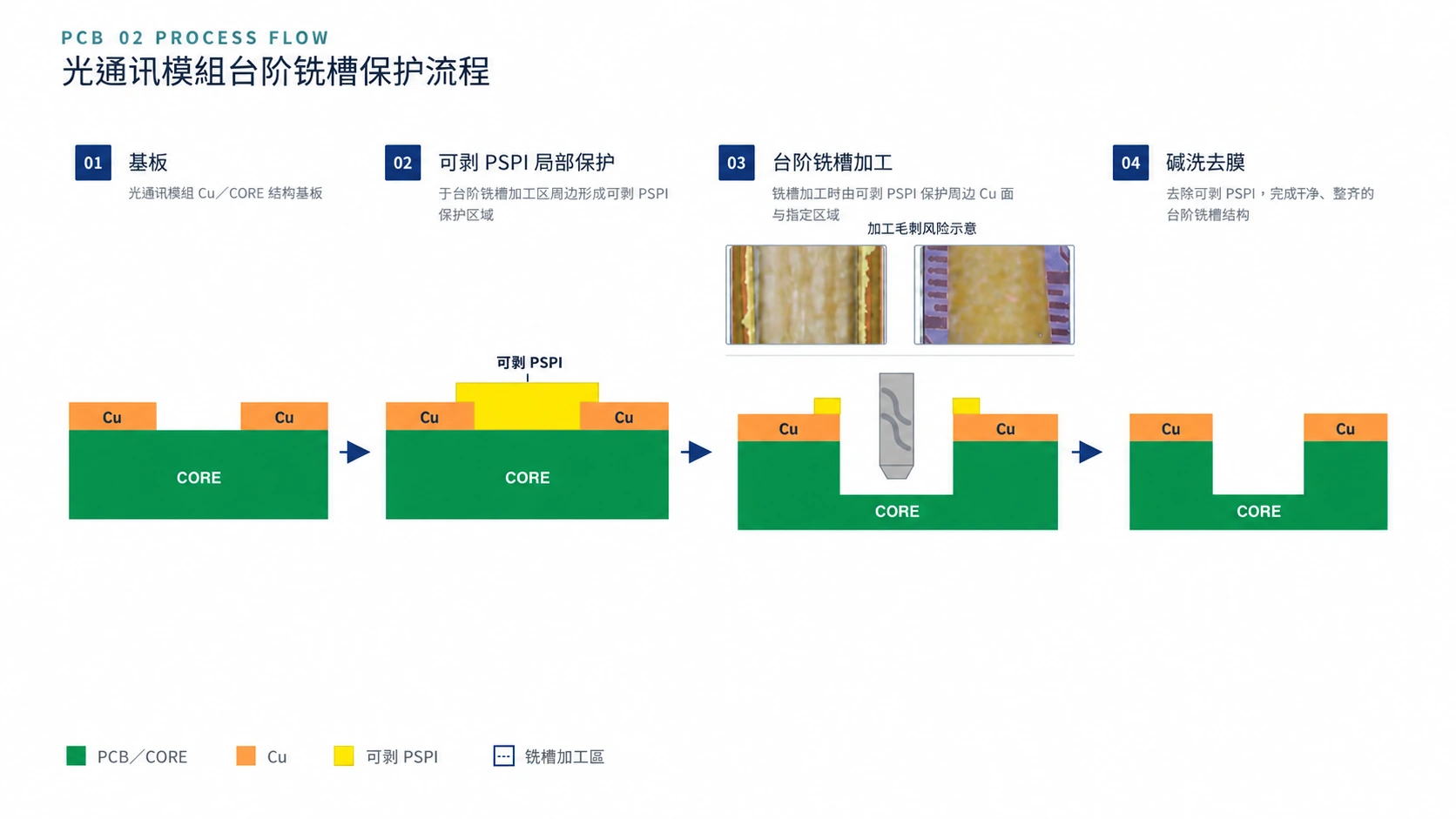

光通讯模组台阶铣槽保护四步流程,包含基板、可剥 PSPI 局部保护、台阶铣槽加工与碱洗去膜

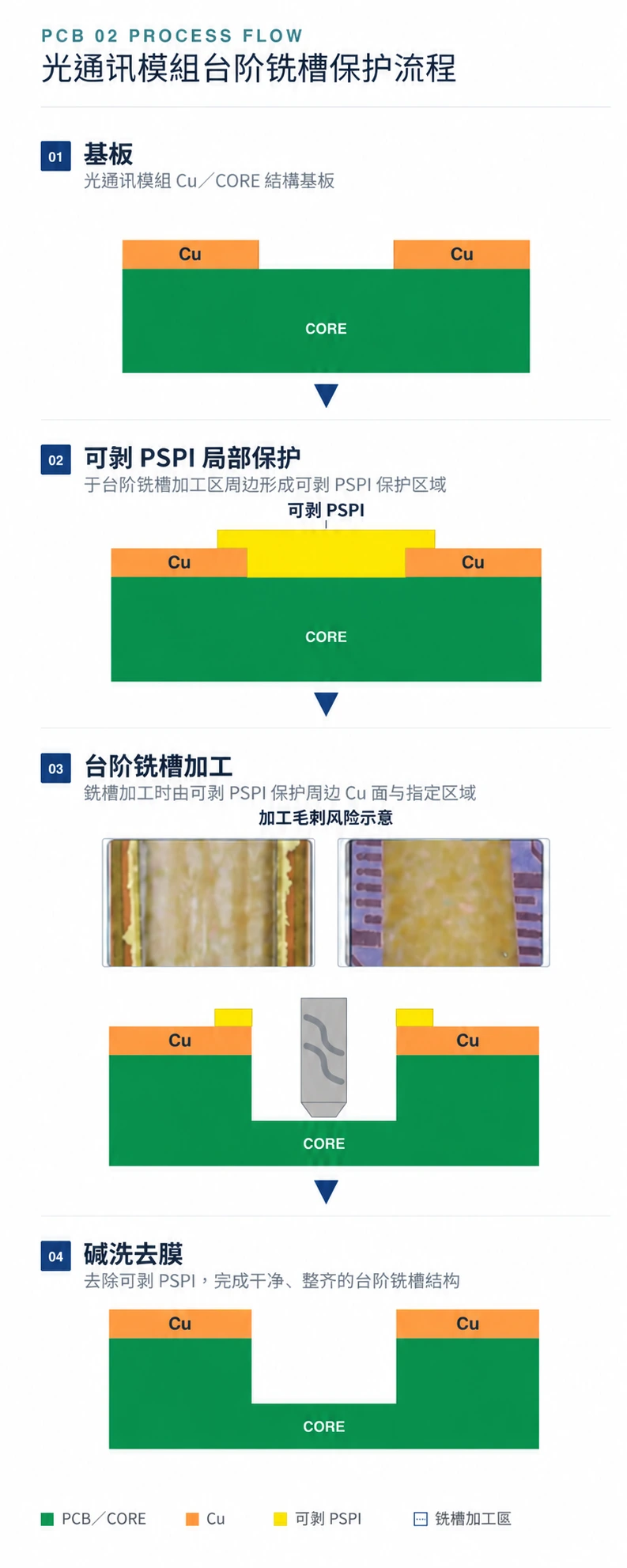

光通讯模组台阶铣槽保护四步手机直式流程,包含基板、可剥 PSPI 局部保护、台阶铣槽加工与碱洗去膜

PCB 主要应用

依不同 PCB 结构与制程需求,可应用于 Cavity、台阶、金手指、开窗阻胶与加工毛刺防护等局部保护。

PCB 01 — RIGID PCB

PCB 硬板:Cavity 空腔/凹槽结构暂时保护

适用于具有 Cavity 空腔、局部凹槽或嵌入式结构的 PCB;可剥 PSPI 在压合与后续加工期间暂时保护指定区域,降低 PP/AD 胶材流入、残胶或加工污染风险。

  • Cavity 空腔
  • PCB 凹槽
  • 嵌入式空腔
  • 精密接点保护

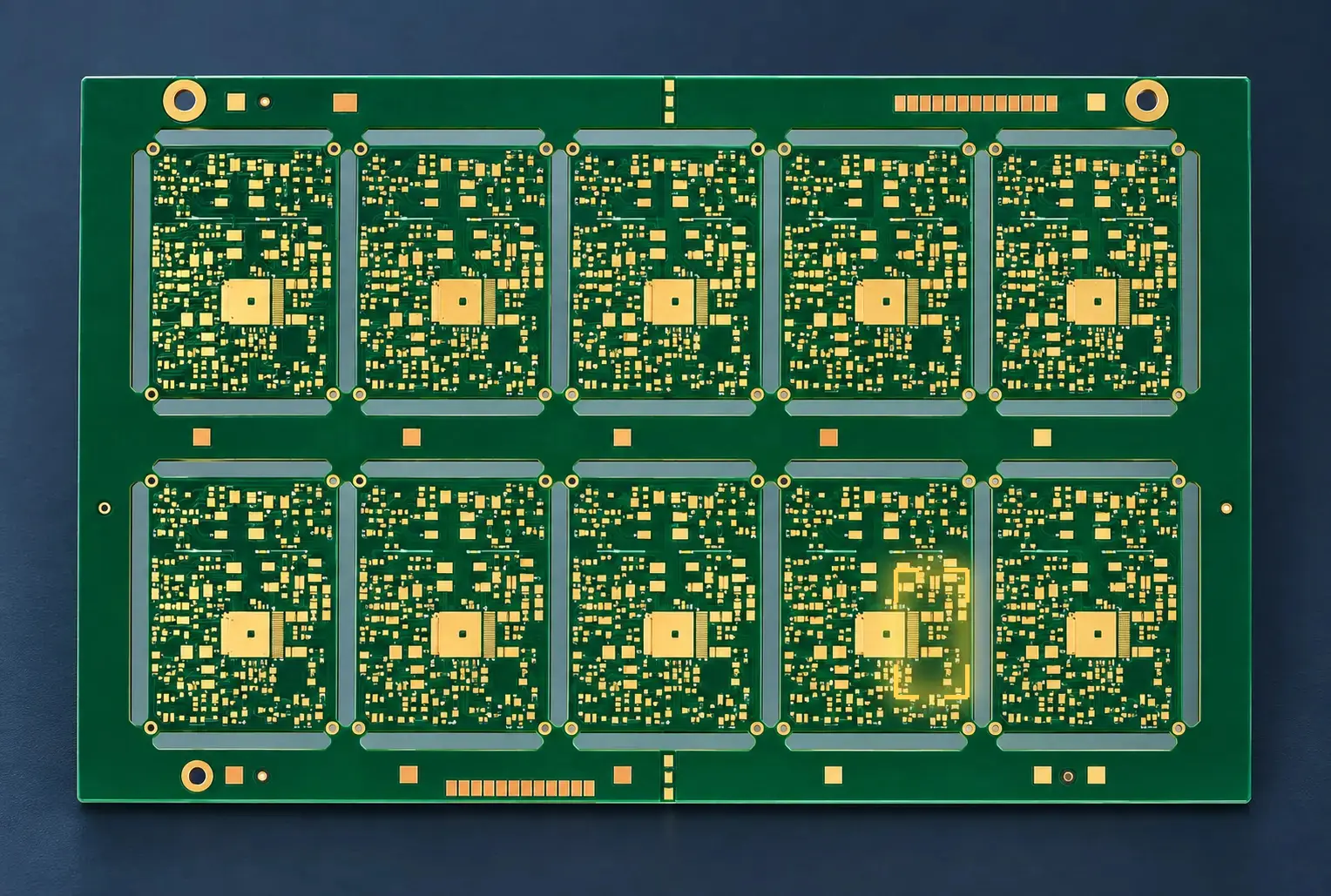

可剥 PSPI 用于 PCB Cavity 空腔/凹槽暂时保护

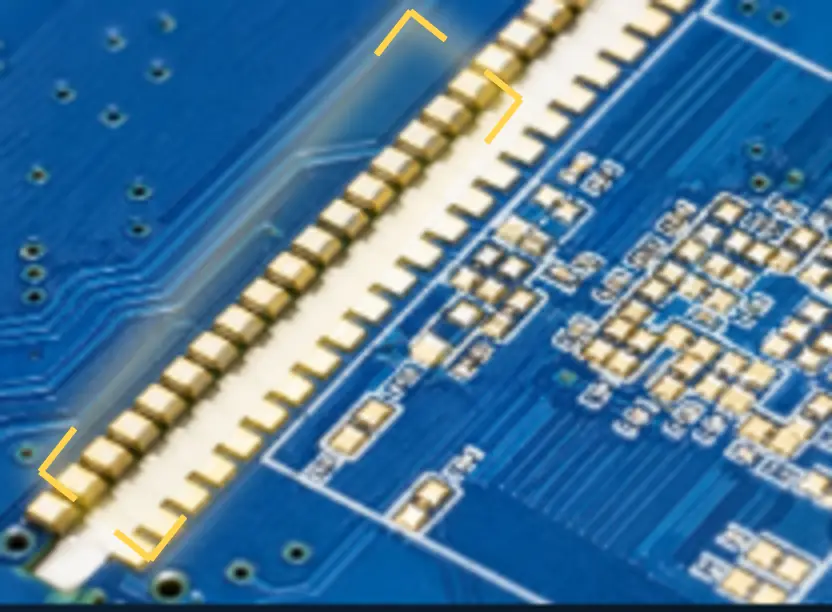

可剥 PSPI 用于 PCB 精密接点与局部凹槽保护
局部细节|精密接点与开口周边

PCB 02 — FPC & RIGID-FLEX

FPC 软板/Rigid-Flex 软硬结合板:台阶/金手指结构暂时保护

适用于台阶结构、金手指、软硬板交界、局部开口及加工毛刺防护等应用。可透过感光图形化一次定义多个保护位置,在压合或后续加工期间降低指定功能区受到胶材、碎屑或加工污染的风险。

  • 内层软板区域
  • 软硬交界段差
  • 局部开窗
  • 金手指/焊盘保护

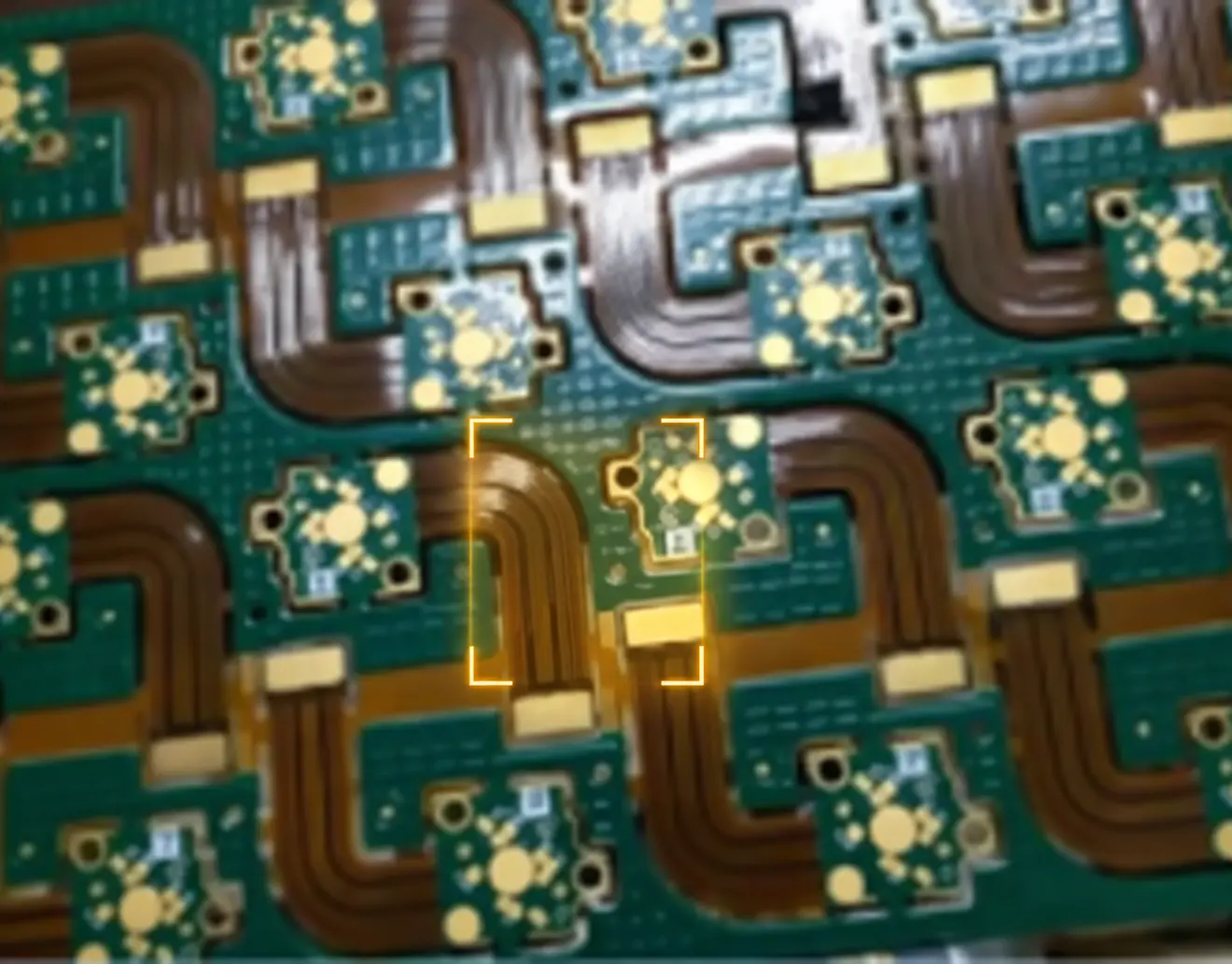

可剥 PSPI 用于 FPC 软硬结合板台阶与金手指暂时保护

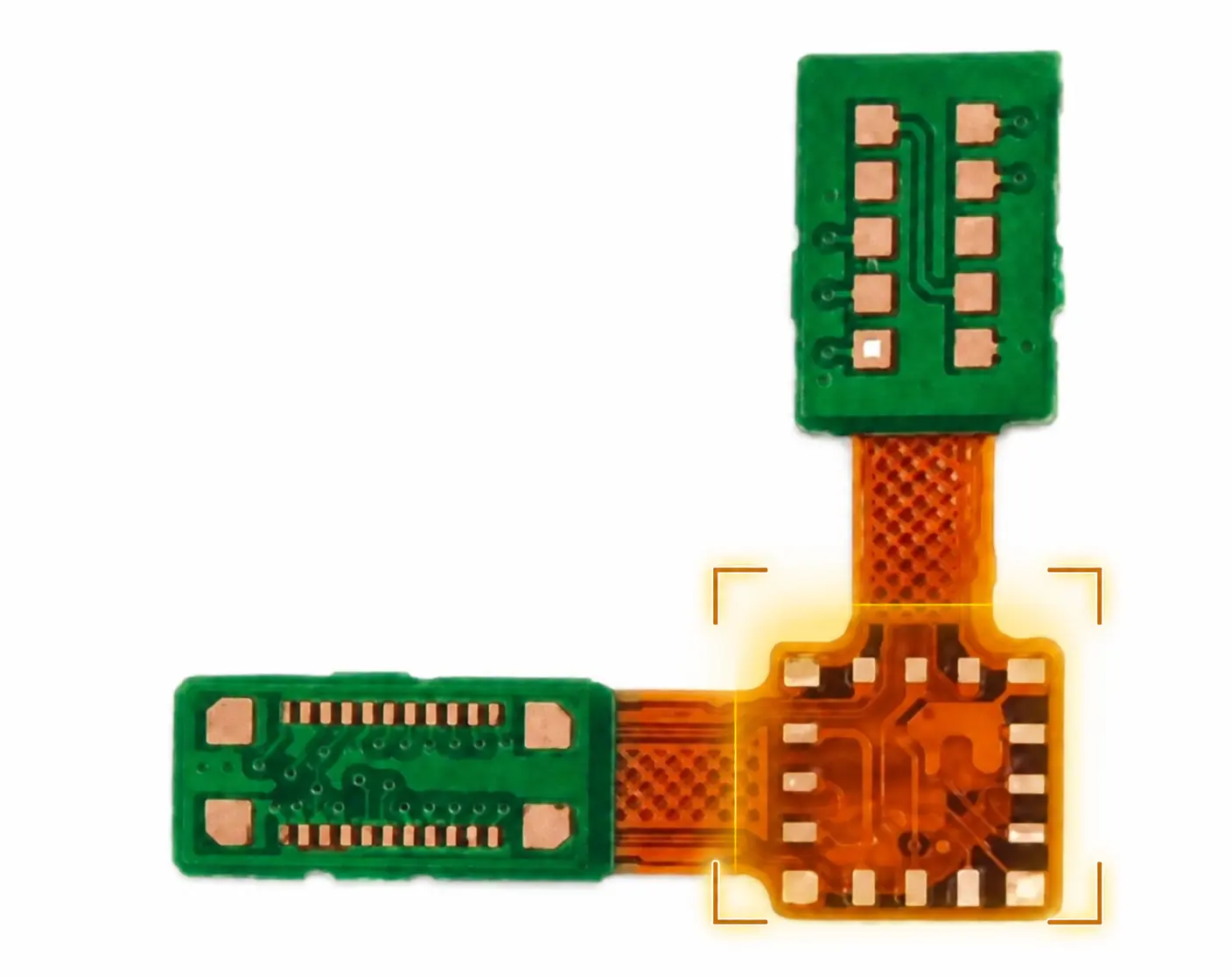

可剥 PSPI 用于软硬板交界段差与局部保护
局部细节|软硬交界与软板连接区

APPLICATION 02 — SEMICONDUCTOR

先进封装制程中的 Cavity 空腔暂时保护

在 Cavity(空腔/凹槽)结构与多晶片互连封装制程中,可剥 PSPI 涂布于指定区域,配合后续 Build-up Layer 压合、线路图形化与 Cavity 开孔。完成保护任务后,再依建议条件以碱液溶解除去,供后续 Silicon Bridge 或 μ-Bump 嵌入与组装。

Cavity 空腔开盖结构制程保护流程

左右滑动查看完整流程 →

01

基板

Step 01 基板:绿色基板内含橘色铜线,表面有四个铜接点及右侧铜导通结构 基板

02

可剥 PSPI 涂布

Step 02 可剥 PSPI 涂布:基板上方形成黄色可剥 PSPI,铜接点位于黄色层内 可剥 PSPI 基板

03

增层材料压合

Step 03 增层材料压合:灰色 ABF 包覆黄色可剥 PSPI 上方与两侧 ABF 可剥 PSPI 基板

04

线路图案化/腔体开口

Step 04 线路图案化与腔体开口:中央 ABF 已开孔,腔体底部黄色可剥 PSPI 完整保留 可剥 PSPI 基板

05

碱液清洗去除可剥 PSPI

Step 05 碱液清洗去除可剥 PSPI:黄色可剥 PSPI 已移除,腔体底部四个铜接点露出 基板

06

硅桥/微凸块嵌入

Step 06 硅桥与微凸块嵌入:Die 1 与 Die 0 经 μ-Bump 及蓝色互连连接嵌入灰色层内的红色 SiBridge 或 PIC,再连接下方基板与铜线 Die 1 Die 0 SiBridge / PIC 基板

基板
铜
可剥 PSPI
增层材料/ABF
硅桥/PIC
互连结构

对应的先进封装应用情境

SEMICONDUCTOR 01

CPO 封装应用

CPO(Co-Packaged Optics)结构中,ASIC 与 EIC 位于封装基板表面并以线路互连;PIC 嵌入 EIC 下方的 Cavity 空腔,形成 EIC–PIC 互连。可剥 PSPI 可在 Cavity 建构与增层压合过程中,对指定区域提供暂时保护。

SEMICONDUCTOR 02

AI 多晶片封装应用

HBM、SoC 与 ASIC 位于封装基板表面;两组嵌入式硅桥分别跨接 HBM–SoC 与 SoC–ASIC 的晶片边界,形成高密度短距离互连。可剥 PSPI 可在 Si Bridge Cavity 建构与后续制程中,对指定结构与加工区域提供暂时保护。

Technical Data

代表性技术资料

以下为代表性测试资料,实际产品规格与建议制程条件请依产品型号及应用条件确认。

测试项目 测试条件 单位 代表值
膜厚 网印/点胶 μm 20–300
曝光条件 波长 365/385/405 nm mJ/cm² 200–500
显影条件 1% 碳酸钾(K₂CO₃)或碳酸钠(Na₂CO₃),30°C sec 60–120
解析度 圆孔/线宽 μm 100
去膜条件 NaOH 4.0%、50°C(膜厚 25 μm;固化条件 200°C × 2 hr) min 3–5

常见问题 FAQ

感光可剥 PSPI 常见技术问题

什么是感光可剥 PSPI?

感光可剥 PSPI 是一种适用于 PCB、载板及半导体先进封装等精密电子制程的感光型暂时保护材料。材料可透过曝光与显影形成指定的选择性保护区域与开口区域,在后续高温、压合或加工制程中提供局部保护,制程完成后再透过碱性剥膜制程去除。

感光可剥 PSPI 的主要特点是什么?

感光可剥 PSPI 结合感光图形化、高温/压合制程耐受性与制程后碱性剥膜三项特性,可依设计形成指定的选择性保护区域与开口区域。适用于 Cavity 空腔/凹槽、台阶、金手指、开窗阻胶及其他局部暂时保护制程。

感光可剥 PSPI 如何形成选择性保护区域?

PSPI 可先均匀涂布于基板表面,再透过光罩曝光与显影形成局部保护图形。

因此可依产品设计,在 Cavity 空腔、局部凹槽、台阶、金手指或其他指定位置形成选择性保护区域,不需要透过人工裁切胶带建立复杂图形。

图形尺寸与解析能力可依膜厚、曝光设备、光罩设计及实际制程需求进行条件优化。

高温或压合后,PSPI 还能干净去除吗?

可以。230°C 为常见压合条件,材料亦可对应更高温制程;实际适用范围可依温度、压力、时间与膜厚等制程条件评估。完成高温或压合制程后,仍可透过碱性剥膜制程去除保护层。

制程完成后如何去除感光可剥 PSPI?

制程完成后,可透过碱性剥膜制程将 PSPI 溶解除去。

材料可配合 PCB/FPC 板厂常见的碱性剥膜设备与制程条件。

以目前代表性测试为例,可使用:

  • 4% 氢氧化钠(NaOH)
  • 50°C
  • 约 3–5 分钟

完成去除。

上述条件为代表性制程参考,并非限定条件。可依客户既有产线、膜厚及前段热历程,调整碱液种类、浓度、温度与处理时间。

除氢氧化钠(NaOH)外,也可依制程需求讨论使用氢氧化钾(KOH)或其他碱性去除系统。

律胜可依客户现有剥膜线与制程条件,协助搭配适合的剥膜参数。

感光可剥 PSPI 与一般 PI 保护胶带有什么不同?

PI 保护胶带通常透过贴附、裁切或模切形成保护区域;感光可剥 PSPI 则可透过曝光与显影,一次形成多个指定的选择性保护区域与开口区域。对于 Cavity 空腔/凹槽、台阶、金手指或多个局部保护位置,可减少逐区贴附、裁切与对位作业。制程完成后,PSPI 可透过碱性剥膜制程去除,而 PI 胶带通常以物理撕除。

感光可剥 PSPI 适合哪些 PCB 制程?

感光可剥 PSPI 可应用于多种 PCB 暂时保护制程,包括:

  • Cavity 空腔/凹槽结构暂时保护
  • 台阶/金手指及局部区域保护
  • PP/AD 开窗阻胶
  • 多材料堆叠与压合制程中的选择性保护
  • 光模组相关局部保护
  • 切割或加工毛刺相关保护
  • 需要高温后再去除保护层的制程

针对不同基板材料、膜厚、图形尺寸及后续制程条件,可进一步进行材料与制程匹配。

什么是 PCB Cavity(空腔/凹槽)?

PCB Cavity 是在电路板或封装基板中形成的局部凹陷或空腔区域,可用于容纳晶片、嵌入式元件或建立局部阶差结构。

制程中可使用可剥 PSPI 定义需要暂时保护的空腔或凹槽位置,完成压合、加工或高温步骤后,再依建议条件以碱液溶解除去。

感光可剥 PSPI 可以应用于 Cavity 空腔或 PP/AD 开窗吗?

可以。

感光可剥 PSPI 可应用于Cavity 空腔/凹槽结构暂时保护,以及 PP/AD 开窗阻胶。

由于材料可透过曝光与显影形成指定图形,因此能依开窗位置与保护范围精确定义图形,相较人工贴附与裁切胶带,更适合需要多区域、复杂形状或高精度对位的保护需求。

评估时可提供 Cavity 空腔深度、开窗尺寸、目标膜厚、压合温度、压力与时间等条件,律胜可协助进行制程设定。

感光可剥 PSPI 可以应用于半导体、载板或封装基板制程吗?

可以。

感光可剥 PSPI 可应用于半导体、载板及封装基板制程中的选择性暂时保护。

材料可透过曝光与显影形成指定保护区域,并在后续高温、压合或多材料堆叠制程中提供局部保护;制程完成后,再以碱性剥膜液将保护层去除。

因此适合需要:

  • 精细图形化保护
  • 局部开窗
  • 多区域选择性保护
  • 高温或压合后再去除
  • 与既有湿制程整合

的半导体、载板与封装基板制程。

律胜可依基板结构、膜厚、热历程及后续制程,协助搭配适合的材料与制程条件。

评估感光可剥 PSPI 时需要提供哪些制程条件?

为了更快进行材料与制程匹配,建议提供:

  • 应用领域与基板种类
  • 保护位置与结构
  • 开窗/保护区域尺寸
  • 目标膜厚
  • 最高制程温度
  • 压合压力与时间
  • 后续化学或加工制程
  • PSPI 预计去除阶段
  • 现有剥膜设备与碱液条件

律胜科技可依上述条件提供材料选择、制程设定及剥膜条件建议,协助客户导入既有制程。

Process Evaluation

正在评估高温暂时保护或感光可剥 PSPI 制程?

请提供关键制程条件,让律胜团队依实际结构与加工需求评估材料与建议条件。

  • 应用领域/基板类型
  • 制程温度
  • 目标膜厚
  • 开窗/保护尺寸
  • 后续制程条件

Technical Evaluation Process

送出需求后的评估流程

从制程条件确认、材料选择到测试方向建议,协助客户进行初步材料与制程评估。

STEP 01

提交制程需求

提供应用领域、基板、制程温度、膜厚与保护尺寸等关键条件。

STEP 02

确认应用条件

依结构、图形与后续制程,确认材料及测试条件。

STEP 03

提供评估方向

提出适用产品与后续测试方向,供工程验证与讨论。
